Stel je voor: een energiebron die nooit opraakt, geen geluid maakt en gewoon onder je eigen tuin ligt. Geen gas, geen buitenunit die staat te zoemen, maar constante warmte in de winter en natuurlijke koelte in de zomer. Dat is precies wat een gesloten bodemenergiesysteem in combinatie met een bodemwarmtepomp doet.
Een gesloten bodemenergiesysteem is een duurzaam verwarmings- en koelsysteem waarbij een vloeistof door gesloten lussen in de bodem circuleert om warmte of koude op te nemen uit de bodem en deze af te geven aan de bodemwarmtepomp in het gebouw. Zo wordt een gebouw duurzaam, stil en met een hoog rendement verwarmd en gekoeld.
Het is een onderhoudsarme techniek die woningen, appartementen, bedrijfspanden en scholen het hele jaar door kan verwarmen en koelen. Remborg Bodemenergie is gespecialiseerd in het realiseren van gesloten bodemenergiesystemen door heel Nederland.
Wat is een gesloten bodemenergiesysteem precies?
Een gesloten bodemenergiesysteem bestaat uit gesloten U-lussen, ook wel verticale bodemwarmtewisselaars genoemd, die diep in de bodem worden geplaatst tot wel 400 meter. Door die lussen stroomt een vloeistof, monopropyleenglycol of water, die warmte opneemt uit de bodem in de winter en koude opneemt uit de bodem in de zomer. Een bodemwarmtepomp zet deze opgenomen energie om tot een bruikbare temperatuur voor verwarming of koeling van een gebouw.
De bodem heeft het hele jaar een stabiele temperatuur van ongeveer 10 tot 14 graden Celsius. In Nederland is de bodemtemperatuur vanaf een diepte van ongeveer 15 meter bijna constant, seizoenen hebben daar nauwelijks invloed op. Dat maakt de bodem een betrouwbare en constante energiebron, ongeacht de weersomstandigheden.
Hoe werkt een gesloten bodemenergiesysteem in de praktijk?

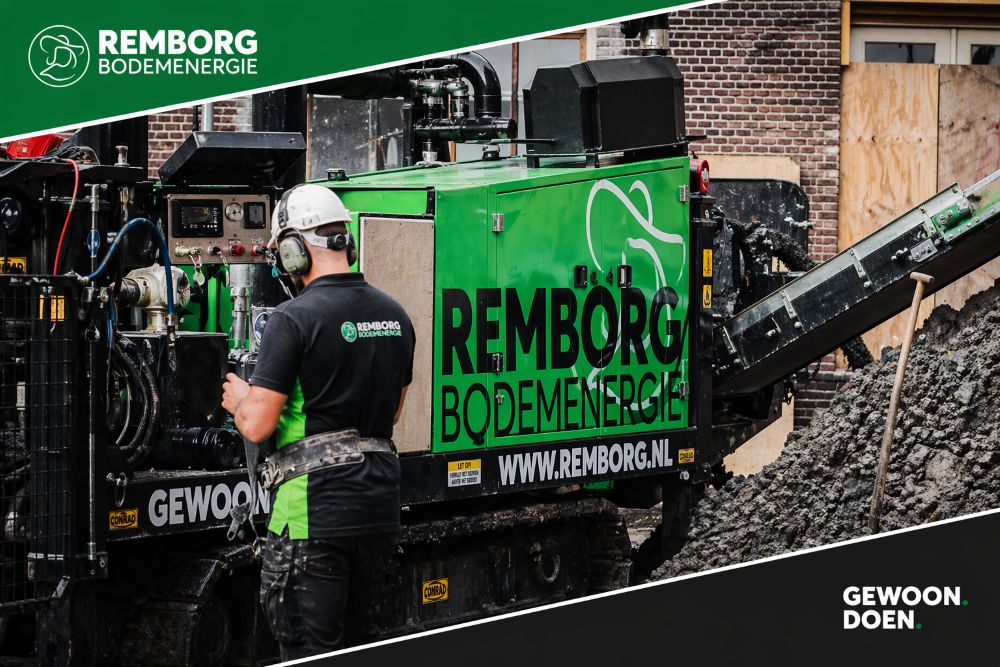

Remborg boort verticale gaten in de bodem variërend van 50 tot wel 400 meter diep. In deze gaten worden gesloten U-lussen geplaatst. De diepte van het boorgat is afhankelijk van het vermogen dat het gebouw nodig heeft, de beschikbare ruimte om bronnen te realiseren en de bodemopbouw op locatie.
Na het plaatsen van de U-lussen wordt de boring volledig gevuld met een duurzaam grout, een mengsel dat zorgt voor een volledige afdichting van de doorboorde bodemlagen. De U-lussen worden vervolgens door de installateur gekoppeld aan de bodemwarmtepomp in het gebouw.
De vloeistof in de U-lussen neemt warmte of koude op uit de bodem via warmtegeleiding. Door het temperatuurverschil tussen bodem en vloeistof stroomt de warmte of koude door de bodem naar de buiswand en zo naar de vloeistof in de U-lus. Die transporteert de energie naar de bodemwarmtepomp in het gebouw.
In de winter verhoogt de bodemwarmtepomp de opgenomen warmte naar een bruikbaar niveau voor het afgiftesysteem, meestal vloerverwarming. Zo wordt het gebouw duurzaam en comfortabel verwarmd met de beschikbare warmte in de bodem.
In de zomer werkt het systeem andersom. De bodemwarmtepomp haalt koude uit de bodem, de koude die in de winter in de bodem geladen is, en brengt deze in het gebouw. Tegelijkertijd gaat de warmte uit het gebouw de bodem in. Dit wordt passieve koeling genoemd.
Bij passieve koeling staat de compressor van de bodemwarmtepomp niet aan. Dat is juist het deel dat het meeste elektriciteit verbruikt. De koude die in de winter is geladen in de bodem is al op een aangename koeltemperatuur en hoeft niet verder afgekoeld te worden. Dat scheelt fors in het stroomverbruik.
Een gesloten bodemenergiesysteem als thermische batterij
Een gesloten bodemenergiesysteem kun je zien als een thermische batterij in de bodem. In de winter haalt de bodemwarmtepomp warmte uit deze batterij en vult deze met de koude uit het gebouw. De bron koelt af.
In de zomer wordt deze koele bron gebruikt om het gebouw te koelen en vult de bodemwarmtepomp de bron met de warmte uit het gebouw. De bron warmt op. En in de volgende winter kan deze warmte weer gebruikt worden voor de verwarming van het gebouw. Dit proces heet regeneratie.
Voor wie is een gesloten bodemenergiesysteem geschikt?
Een gesloten bodemenergiesysteem is geschikt voor een breed scala aan gebouwen. Woningen en appartementen zijn de meest voorkomende toepassing, maar ook bedrijfspanden, scholen, zorginstellingen en kleinere utiliteitsgebouwen worden steeds vaker voorzien van een gesloten systeem.
Voor grotere projecten met een zeer hoge warmte- en koelbehoefte, zoals grote ziekenhuizen of industriële toepassingen, is een open WKO-systeem soms de logische keuze. Remborg Bodemenergie adviseert altijd op basis van de specifieke situatie.
Wat zijn de voordelen van een gesloten systeem ten opzichte van een open systeem?
| Gesloten bodemenergiesysteem | Open WKO-systeem | |
| Grondwater | Geen grondwaterverplaatsing | Grondwater wordt opgepompt |
| Capaciteit | Laag tot gemiddeld/hoog | Hoog tot zeer hoog |
| Geschikt voor | Woningen, scholen, kleinere utiliteit | Grote utiliteit, kassen |
| Vergunning | Meldingsplichtig, boven 70kW vergunningsplichtig | Altijd vergunningsplichtig |
| Levensduur | Zeer lang, meer dan 50 jaar | Lang, meer dan 30 jaar |
| Onderhoud | Onderhoudsarm | Periodieke inspectie nodig |
Het gesloten systeem heeft een langere levensduur en is onderhoudsarmer dan een open systeem. Omdat er geen grondwater wordt verplaatst, zijn de eisen voor vergunningen ook minder zwaar.
Waarom opdrachtgevers kiezen voor Remborg Bodemenergie
Remborg Bodemenergie realiseert gesloten bodemenergiesystemen door heel Nederland en beschikt over de benodigde certificeringen voor boringen tot 400 meter diep. Of het nu gaat om een verticale bodemlus voor een woning, een gesloten bron voor een bedrijfspand of een grootschalig bodemenergiesysteem voor utiliteit, Remborg verzorgt het volledige boortraject van vooronderzoek tot aansluiting in de technische ruimte.
Remborg geeft 25 jaar garantie op gesloten systemen en ontzorgt opdrachtgevers in het volledige vergunningstraject.
Wil je weten of een gesloten bodemenergiesysteem past bij jouw situatie?
Neem contact op via het contactformulier op remborg.nl. Remborg Bodemenergie controleert of er op jouw locatie geboord mag en kan worden. Beperkte ruimte? Ook dan is er vaak meer mogelijk dan je denkt.
Vraag een vooronderzoek aan via remborg.nl
Veelgestelde vragen over gesloten bodemenergiesystemen
Wat kost een gesloten bodemenergiesysteem?
De kosten hangen af van verschillende factoren: de warmtevraag van het gebouw, de locatie, de bodemopbouw en het aantal bronnen. Remborg Bodemenergie geeft een offerte op maat op basis van een vooronderzoek.
Hoe diep wordt er geboord?
Dat is afhankelijk van de vermogensvraag van het gebouw. Bij een losse woning ligt de boordiepte meestal tussen de 150 en 250 meter. Bij grote vermogensvragen of projecten met beperkte ruimte boort Remborg tot wel 400 meter.
Is een vergunning verplicht?
Voor de meeste gesloten bodemenergiesystemen geldt alleen een meldingsplicht. Bij systemen met een bodemzijdig vermogen boven de 70 kilowatt is een vergunning vereist. Remborg Bodemenergie ontzorgt de klant in het volledige vergunningstraject.
Wat zit er in de lussen van een gesloten bodemenergiesysteem?
In de lussen stroomt een mengsel van monopropyleenglycol en water, of alleen water. Monopropyleenglycol is een veilige vloeistof die warmte goed geleidt en niet bevriest bij lage temperaturen.
Hoelang gaat een gesloten bodemenergiesysteem mee?
Een goed aangelegd gesloten bodemenergiesysteem gaat meer dan 50 jaar mee. Remborg Bodemenergie geeft 25 jaar garantie op gesloten systemen.
Is een gesloten bodemenergiesysteem ook geschikt voor een bestaande woning?
Ja. Een gesloten bron kan ook worden aangelegd bij bestaande woningen, mits er genoeg ruimte is voor de boorinstallatie op het terrein. Remborg beoordeelt de haalbaarheid op basis van een vooronderzoek.
Wat is het verschil tussen een gesloten bodemenergiesysteem en een WKO-systeem?
Een gesloten bodemenergiesysteem gebruikt kunststof lussen in de bodem waarin een vloeistof circuleert. Warmte en koude worden via de bodemwand uitgewisseld, zonder contact met grondwater. Een WKO-systeem pompt grondwater op uit een watervoerende laag, haalt daar warmte of koude uit via een warmtewisselaar en brengt dat water daarna weer terug in de bodem via een tweede bron. Het gaat dus om actief verplaatsen van grondwater tussen bronnen.
